PSMP6861SR 系列内置式井口多参量传感器 产品概述 PSMP6861SR 型内置式井口多参量传感器是一款电池供电、具有无线通 讯功能的压力测量仪表，它采用硅压阻式传感器和铂电阻作为测量元件，通 过微处理器对信号进行数字化处理，并在宽温范围内整机补偿和校准。该产 品基于 470MHz 无线信号传输，通信稳定可靠，组建网络系统可检测大区域 范围内的众多监测点实时数据。产品专用于石油生产过程，外观简约，防拆 卸、防盗、防破坏，适用井口检测、传输过程、集束处理等应用。 产品特点 ?可更换电池，支持定时和实时发送?    精度高，无线信号稳定，连接可靠 ?抗电磁干扰能力强?    防爆、抗震、防潮，IP67 级防护 ?结构坚固，防拆卸、防破坏 性能指标 基本量程：0～0.1MPa…20MPa，0～80℃ 过 载：压力(1.5 倍满量程压力) 压力类型：表压/绝压/密封压 温度影响：零点：±0.02%FS/℃ 满度：±0.02%FS/℃ 发送模式：定时模式（1~1440 分钟可设），连续 模式（1 次/秒） 输出信号：470MHz 无线通信 天 线：内置 470M 胶棒天线 传输距离：100m~200m 位置影响：变化量不超过 0.2%FS 冲 击：≤50g/11ms(IEC 60068-2-27-2008) 电磁兼容：GB/T 17626.2/3/4-2006 振 动 ：≤10g/10Hz...500Hz(IEC 60068-2-6 -2007) 准确度等级：压力(0.25 级；0.5 级)，温度(±1℃) 工作温度：-25℃～70℃ 相对湿度：<95%RH 贮存温度：-40℃～90℃ 电池寿命：10 分钟采集并发送一次，电池寿命 1-2 年 防护等级：IP67 仪表重量：约 1.6kg 长期稳定性：±0.5%FS/年 供电电源：3.6V/17Ah 高能锂电池 http://www.zoricreato.com 地址：北京市通州区永乐开发区恒业七街六号院20号楼 电话：010-51669912PSMP6861SR型内置式井口多参量传感器

外形结构

图 1 PSMP6861SR型井口温压一体式变送器外形结构尺寸 使用说明 ? 开机和关机 利用 ZSG101 专用扳手，逆时针拧开仪表防护罩，将电源开关 拨到“ON”位置，打开电源，拨到“OFF”位置，关闭电源。拨动电源开 关时，红色指示灯闪烁一次。盖上防护罩，用专用工具顺时针拧紧至 不能转动。 ? 更改工作模式 利用 ZSG101 专用扳手，逆时针拧开仪表防护罩，将模式开关拨到“连续”或“定时”位置。拨动 模式开关时，红色指示灯会闪烁两次表示模式更改。盖上防护罩，用专用工具顺时针拧紧至不能转 动。 连续发送模式：按 1 次/秒间隔连续发送数据。 定时发送模式：按预设定的时间间隔定时发送数据，定时发送为出厂默认模式。 ? 更换电池 利用 ZSG101 专用扳手，逆时针拧开仪表防护罩，关闭仪表电源，拔掉电池引线端子，抽出旧 电池，换入新电池，重新将电池端子插好扣紧。打开仪表电源，顺时针拧入防护罩，用专用工具拧 紧至不能转动。

选型指南

选型提示 1、通信接口数量可根据用户需求订制。 2、若用户对产品的性能参数和功能上有特殊要求，请与本公司商洽。

3、可选配件

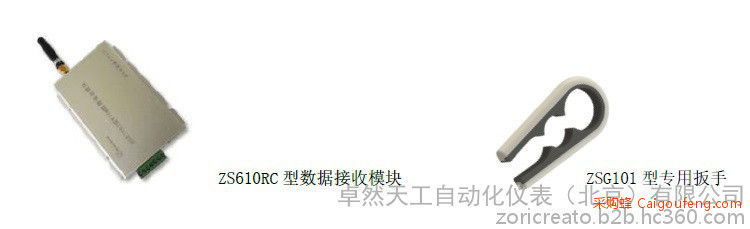

高能锂电池 3.6V/17Ah ZS610RC 型 470M 数据接收模块 ZSG101 型专用扳手 470M 胶棒天线（默认内置） 470M 吸盘天线 ZS610RC 型数据接收模块 PSMP6861SR1 型内置式井口压力传感器 PSMP6861SR2 型内置式井口温度传感器 PSMP6861SR3 型内置式井口多参量传感器
