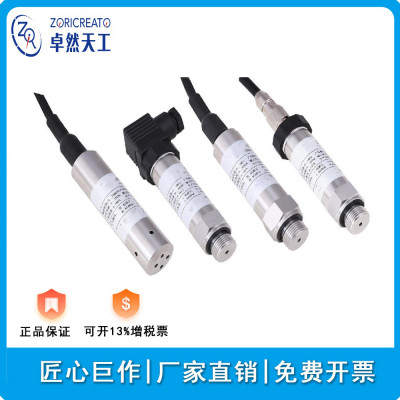

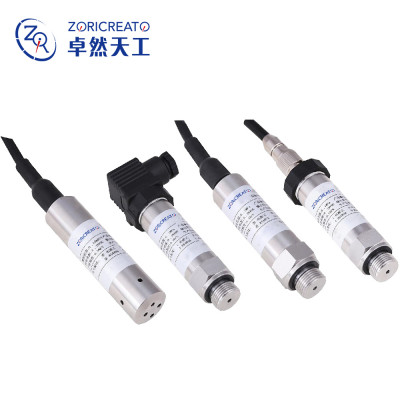

PT/LT10SR-2200型智能压力/液位变送器
产品特点
·RS485 通信接口，输出标准 MODBUS-RTU 协议
·支持组网应用
·具有短路和反极性保护
·全不锈钢结构、体积小、重量轻
·输出一致性好、可替换性强
·配套的上位机辅助软件可现场调校或更改参数
概述
PT/LT10SR-2200型智能压力/液位变送器是一款高集成度、高稳定性的智能化测量产品。采用专用传感
器调理电路，结合国际先进的压阻式压力变送器设计制造技术，同时可输出符合标准
MODBUS-RTU 协议的压力和温度信号。一体化结构设计和标准数字信号输出，兼容性好，体积小、精
度高、重量轻、量程覆盖范围宽，适用于各行业对流体压力进行精密测量的场合，同时该产品以压力和
液位两种形式服务于客户，可直接替换 MODBUS-RTU 协议输出的压力和液位变送器。
性能指标
测量范围：
-100kPa…0kPa~10kPa…100MPa(压力型)
0m~3.5m…200mH2O(液位型)
过 压：1.5 倍满量程压力或 110MPa(取最小值)
压力类型：表压、绝压或密封表压型
供电电源：9V～28V DC
输出限号：RS485 接口(MODBUS-RTU 协议)
精度：±0.5%FS
温度误差：±0.04%FS/℃(≤100kPa)；
±0.03%FS/℃(＞100kPa)
测温误差：±2℃（注：温度为选配，标配无温度
测试功能）
工作温度：-30℃~80℃
-10℃~70℃(电缆/液位型)
贮存温度：-40℃~120℃ -20℃~85℃(电缆/液位型)
绝缘电阻：100V/100M
长期稳定性：±0.3%FS/年
振动：20g，25Hz~2000Hz
冲击：100g，11ms
防护等级：IP65(压力 B1 型和 B2 型)；
IP63(压力 B3 型)；IP68(液位型)
重量：压力型约 160g ，液位型约 250g
壳体：不锈钢 1Cr18Ni9Ti
膜片：不锈钢 316L
O 形密封圈：氟橡胶
注：1. 量程缩放为基本量程的 1/5，不得扩量程使用；
2. 特殊温度范围可与厂家协商。

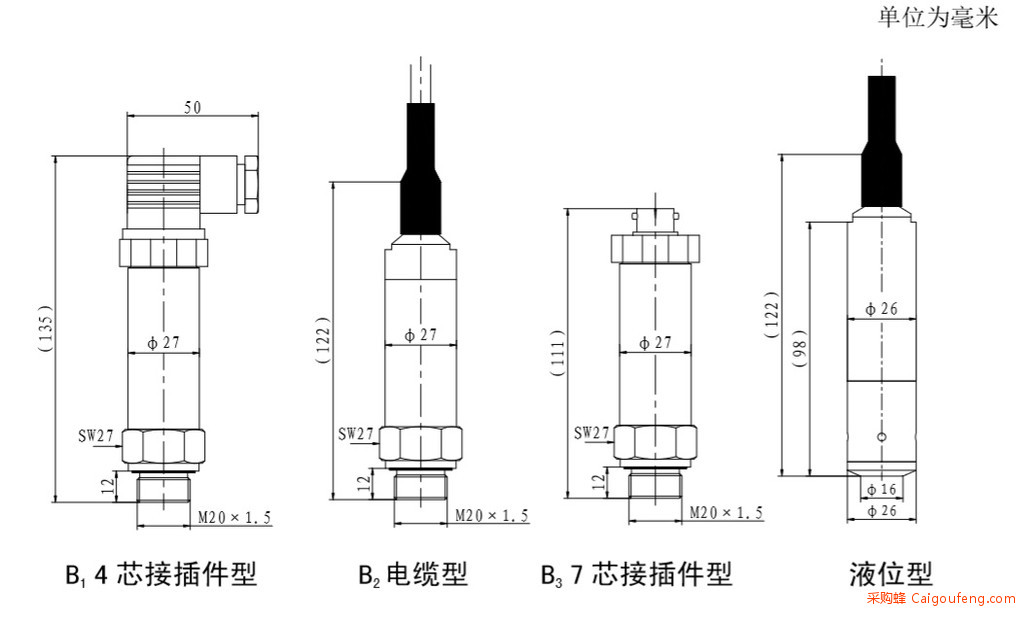

外形结构
电气连接

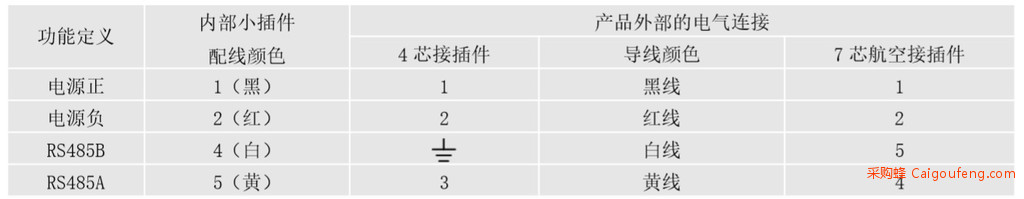

变送器与外部通过接插件或电缆进行电气连接：

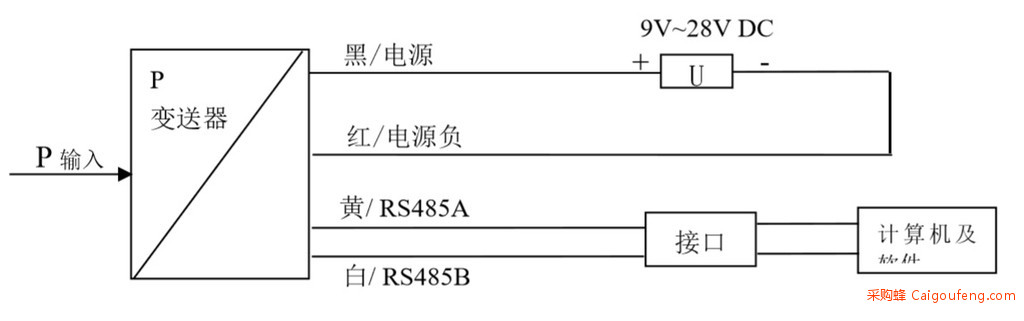

RS485 接口型变送器用于 RS485 通讯(MODBUS 协议)时的电气连接方法如下图所示。
辅助软件

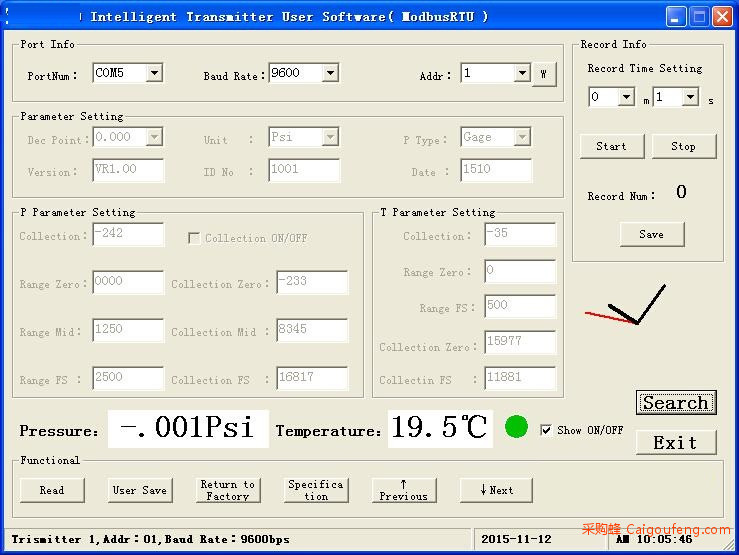

PT10SR-2200型变送器用户软件
通 过 RS232/485 转 换 模 块，用 于 和
RS485 接口型变送器进行通讯，显示实
时压力/温度值，可现场调校。产品的
部分参数在出厂时已校准，用户不需作
